Dois exaustores com a mesma potência no motor podem dar resultados opostos na mesma fábrica. Um ventila bem o galpão inteiro; o outro só é eficiente quando ligado a uma rede de dutos com captores. A diferença costuma estar no tipo de equipamento. O manual Industrial Ventilation da ACGIH resume a regra geral: exaustores axiais servem para vazões altas contra resistências baixas, e exaustores centrífugos, para vazões menores contra resistências mais altas (ACGIH, 1998, Seção 6.2).
Este artigo trata do exaustor axial de hélice, mostra até que pressão o modelo de acionamento direto trabalha, compara os três rotores centrífugos mais usados na indústria (siroco, radial e limit load), explica como a sujeira e a temperatura do ar definem a escolha e traz uma tabela de decisão rápida. O conteúdo é voltado a quem vai comprar, especificar ou trocar um exaustor: donos de oficinas e pequenas fábricas, supervisores de manutenção e engenheiros de processo.
Pontos-chave
- Exaustor axial: muita vazão contra pouca resistência, como na ventilação geral de galpões. Exaustor centrífugo: menos vazão contra mais resistência, como em sistemas com dutos, captores e filtros (ACGIH, 1998, Seção 6.2).
- O exaustor axial direto, de hélice, trabalha contra menos de 250 Pa e perde muita vazão com qualquer resistência adicional (ACGIH, 1998, Seção 6.2.2). Um único ramal de dutos com quatro curvas pode passar desse limite.
- Entre os centrífugos, o rotor radial é o indicado quando o pó passa pelo exaustor; o siroco não é recomendado para pós que grudam nas pás; o limit load tem o maior rendimento dos três e não sobrecarrega o motor (ACGIH, 1998, Seção 6.2.3).
- A escolha certa começa pela pressão que o sistema exige, calculada a partir dos captores e da rede de dutos, e não pela potência do motor.
Qual a diferença entre exaustor axial e centrífugo?
A diferença está no caminho do ar. No exaustor axial, o ar atravessa o rotor na direção do eixo, como em uma hélice. No centrífugo, o ar entra pelo centro do rotor, é lançado para fora pelas pás e sai por uma carcaça em forma de caracol, a voluta, que converte parte da velocidade do ar em pressão (ACGIH, 1998, Fig. 6-3 e 6-4).
Essa construção define o que cada um faz bem. O axial move grandes volumes de ar quando quase não há resistência pelo caminho. O centrífugo gera mais pressão, necessária para vencer dutos, curvas, captores e filtros. Por isso a ACGIH resume a escolha em uma regra: axiais para vazões maiores contra resistências menores, centrífugos para vazões menores contra resistências maiores (ACGIH, 1998, Seção 6.2).
Até que pressão o exaustor axial direto funciona bem?
O exaustor axial direto é o de hélice: as pás ficam montadas em um anel ou em uma placa de fixação, e o motor aciona a hélice sem correia. A ACGIH classifica esse tipo como próprio para mover ar contra pressões estáticas baixas, menos de 1 polegada de coluna d'água, ou cerca de 250 Pa. É o equipamento típico da ventilação geral (ACGIH, 1998, Seção 6.2.2).
O ponto mais importante é a sensibilidade à resistência. A ACGIH alerta que o desempenho do exaustor de hélice é muito sensível a resistência adicional: um pequeno aumento causa uma queda acentuada de vazão (ACGIH, 1998, Seção 6.2.2). O acionamento direto tem duas consequências práticas, também descritas no manual. A montagem é mais compacta e a rotação é constante. Em contrapartida, a rotação fica limitada à velocidade do motor, a não ser que se use inversor de frequência, e a capacidade é definida na fabricação pela geometria da hélice e pela rotação do motor (ACGIH, 1998, Cap. 6, arranjos de acionamento).
Na prática, o exaustor axial industrial e o exaustor semi-industrial rendem o máximo instalados na parede ou na cobertura, renovando o ar do galpão sem dutos pelo caminho.
Exemplo: quando a rede de dutos passa do limite
Os números a seguir são um cálculo ilustrativo. Eles usam o mesmo ramal do artigo sobre perda de carga em curvas de dutos: duto de 300 mm, ar a 20 m/s, quatro curvas de 90° e uma junção com o duto principal.
- Ramal bem traçado, com curvas de 5 gomos de raio longo e junção a 30°: as peças sozinhas somam cerca de 206 Pa (o coeficiente de 0,17 da curva com R/D = 2,5 é extrapolado pela própria ACGIH).
- O mesmo ramal com 10 m de duto reto: o atrito, calculado pela equação de perda por atrito da ACGIH para duto galvanizado (Cap. 5), acrescenta cerca de 149 Pa, e o total chega a cerca de 355 Pa.
- Peças mal escolhidas, com curvas mitradas e junção em T: só as peças somam cerca de 1.390 Pa.

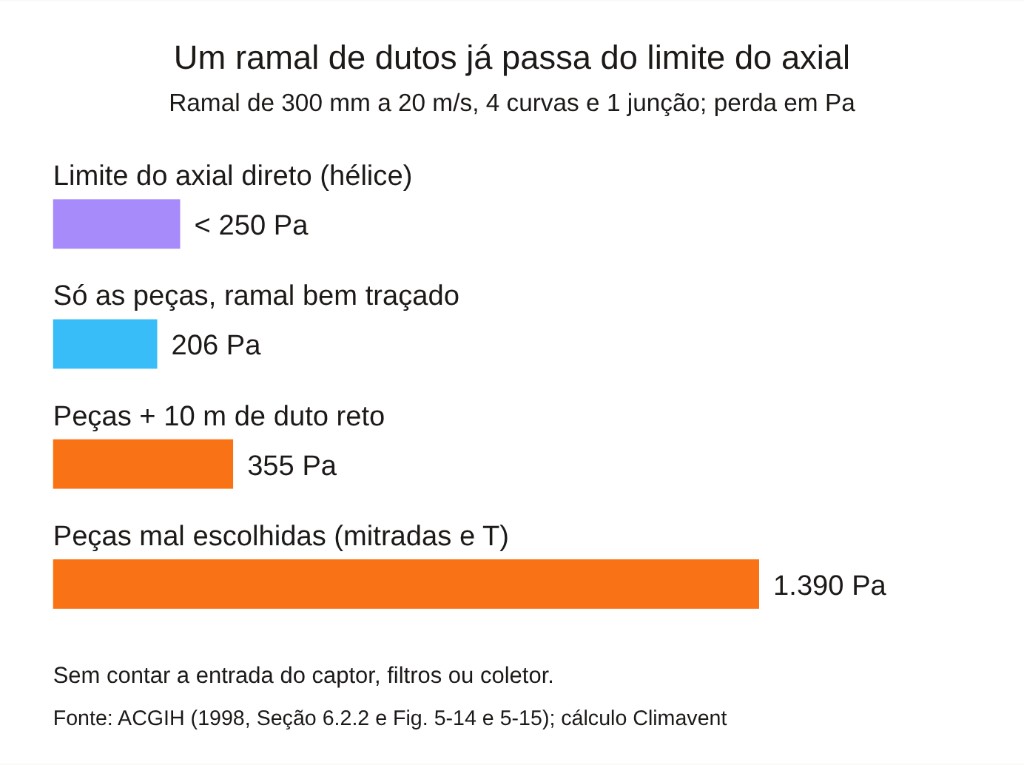

Limite de pressão do exaustor axial direto comparado com a perda de um ramal de 300 mm a 20 m/s. Limite segundo a ACGIH (1998, Seção 6.2.2); perdas calculadas com os coeficientes de curvas e junções da ACGIH (1998, Fig. 5-14 e 5-15).
Mesmo o ramal bem traçado passa do limite do axial direto assim que se soma o duto reto. Isso sem contar a entrada do captor, filtros ou coletor. Esse é o terreno do exaustor centrífugo.
Quais são os rotores centrífugos e para que serve cada um?
Os exaustores centrífugos têm três desenhos básicos de rotor: pás curvadas para a frente (siroco), pás radiais e pás inclinadas ou curvadas para trás, como no limit load (ACGIH, 1998, Seção 6.2.3). Cada desenho tem um comportamento diferente:
| Rotor | Pás | Rendimento | Com pó passando pelo exaustor | Comportamento da potência |
|---|---|---|---|---|
| Siroco (pás curvadas para a frente) | 24 a 64 pás curtas e rasas | Intermediário | Não recomendado para pós que aderem às pás | Sobe continuamente até a vazão livre |
| Radial | 6 a 10 pás retas, a partir do cubo | O mais baixo dos três | Indicado: as pás retas resistem ao acúmulo de material | Sobe continuamente até a vazão livre |
| Limit load (pás inclinadas ou curvadas para trás) | 9 a 16 pás | O mais alto dos três | Pó leve ou umidade, sem material que grude sob as pás | Não sobrecarrega: o máximo fica perto do ponto ideal |
Fonte: ACGIH (1998, Seção 6.2.3 e Fig. 6-4).
Siroco: compacto para ar limpo
O rotor siroco ocupa pouco espaço e gira a baixa velocidade periférica. A ACGIH o associa a pressões estáticas baixas a moderadas, como em sistemas de aquecimento, ar-condicionado e ar de reposição. O manual também desaconselha esse rotor para poeiras e particulados que possam aderir às pás curtas e curvas, porque o acúmulo desbalanceia o rotor (ACGIH, 1998, Seção 6.2.3). O exaustor centrífugo siroco é, portanto, indicado para ar limpo em pressões baixas a moderadas, como ventilação, climatização e ar de reposição, sobretudo quando o espaço é limitado.
Radial: o rotor para pó e material
O rotor radial tem pás retas que resistem ao acúmulo de material, e a carcaça é dimensionada para manter a velocidade de transporte. Segundo a ACGIH, esse é o desenho usado na maioria dos sistemas de exaustão em que o particulado passa pelo exaustor. O rotor é robusto, de construção simples e fácil de reparar em campo, e às vezes recebe revestimento com material especial (ACGIH, 1998, Seção 6.2.3 e Fig. 6-4). O exaustor centrífugo radial é a escolha natural para serragem, pó de lixamento e aspiração de material.
Limit load: rendimento alto e motor protegido
O rotor de pás inclinadas para trás tem o rendimento mais alto dos três. Ele é chamado de "não sobrecarregável": a potência máxima ocorre perto do ponto de operação ideal, então qualquer variação na resistência do sistema reduz a potência consumida (ACGIH, 1998, Seção 6.2.3). O formato das pás, porém, favorece o acúmulo de material, e a ACGIH limita esse rotor a poeira leve ou umidade, sem particulado que se acumule sob as pás. O exaustor centrífugo limit load é indicado quando o ar chega limpo ou com pouca poeira, por exemplo depois de um filtro.
Por que o comportamento da potência importa?
Nos rotores siroco e radial, a potência consumida continua subindo à medida que a resistência do sistema cai e a vazão aumenta. A ACGIH destaca que, no siroco, isso precisa ser considerado na escolha do motor (ACGIH, 1998, Fig. 6-4). Um exaustor desses funcionando com o duto desconectado, ou com uma resistência muito menor que a de projeto, pode exigir mais potência do que o motor fornece. O limit load não tem esse problema, porque sua potência cai quando o ponto de operação se afasta do ideal em qualquer direção.
Como a sujeira do ar define o exaustor?
A ACGIH dá uma orientação direta para escolher o exaustor pelo material que passa por ele (ACGIH, 1998, Seção 6.3.1):
- pouca fumaça ou poeira no ar: centrífugo de pás para trás (limit load) ou axial;
- poeira leve, fumos ou umidade: centrífugo de pás para trás ou radial;
- carga de particulado alta ou transporte de material: centrífugo radial.
O ASHRAE Handbook: HVAC Applications acrescenta uma recomendação de projeto: sempre que possível, o exaustor deve ficar depois do coletor ou filtro. Assim ele trabalha com ar limpo, o que reduz a abrasão das pás (ASHRAE, 2019, Cap. 33). Com o exaustor posicionado depois do filtro, o limit load, de maior rendimento, passa a ser uma opção.
E quando o ar é quente, corrosivo ou inflamável?
As condições do ar também mudam a escolha. A ACGIH lista três cuidados (ACGIH, 1998, Seção 6.3.1):
- Ar quente: a temperatura máxima de operação afeta a resistência dos materiais. Ela precisa ser conhecida para escolher os materiais de construção, o arranjo de acionamento e o tipo de rolamento.
- Ar corrosivo: pode exigir revestimento de proteção ou materiais especiais, como aço inoxidável ou fibra de vidro.
- Material explosivo ou inflamável: exige construção resistente a faíscas e motor à prova de explosão quando o motor fica no fluxo de ar, além do atendimento às normas aplicáveis.
No exaustor axial direto, o motor fica no fluxo de ar. Na prática de seleção da Climavent, para ar quente ou com vapores, o exaustor axial indireto é uma opção quando a pressão do sistema está na faixa do axial: o motor fica fora do fluxo e aciona a hélice por transmissão. Para materiais inflamáveis, a construção resistente a faíscas continua necessária, como exige a ACGIH.
Tabela de decisão rápida
A tabela abaixo resume as orientações da ACGIH e a nossa prática de seleção para as situações mais comuns. Ela não substitui o cálculo da vazão e da pressão do sistema.
| Situação | Tipo recomendado |
|---|---|
| Renovação de ar de galpão, exaustor na parede ou na cobertura, sem duto | Axial direto |
| Rede de dutos com captores, curvas ou filtro | Centrífugo |
| Pouca fumaça ou poeira no ar | Centrífugo limit load ou axial direto |
| Ar limpo, pressão baixa a moderada, pouco espaço (ventilação, ar de reposição) | Centrífugo siroco |
| Ar limpo ou já filtrado, foco em economia de energia | Centrífugo limit load |
| Pó, serragem, cavaco ou material passando pelo exaustor | Centrífugo radial |
| Ar quente ou com vapores, pressão na faixa do axial | Axial indireto, motor fora do fluxo (prática Climavent) |
Por que a pressão do sistema vem antes do catálogo?
O exaustor só entrega a vazão de catálogo no ponto em que sua curva cruza a curva do sistema. A pressão que o sistema exige vem de duas partes: a vazão que os captores precisam e a perda de carga da rede de dutos. Como mostra o exemplo acima, uma rede de dutos rapidamente sai da faixa do axial direto. Um captor afastado da fonte aumenta ainda mais a vazão e a pressão necessárias.
O caminho inverso também é comum: tentar resolver com mais rotação um exaustor que não foi escolhido para aquela pressão. Como mostramos no artigo sobre as Leis dos Ventiladores, 10% a mais de rotação exige cerca de 33% a mais de potência. No axial direto, a rotação ainda fica presa à velocidade do motor, a menos que se use inversor de frequência.
Perguntas frequentes
Posso ligar um exaustor axial de parede a uma rede de dutos?
Só se a resistência total for muito baixa. A ACGIH limita o exaustor de hélice a menos de 250 Pa e alerta que pequenos aumentos de resistência derrubam a vazão (ACGIH, 1998, Seção 6.2.2). No exemplo deste artigo, um único ramal com quatro curvas bem escolhidas e 10 m de duto já soma cerca de 355 Pa. Redes com captores, curvas e filtros normalmente pedem um centrífugo.
Exaustor siroco serve para aspirar pó?
Não é o mais indicado. A ACGIH desaconselha o rotor de pás curvadas para a frente para poeiras e particulados que possam aderir às pás, porque o acúmulo desbalanceia o rotor (ACGIH, 1998, Seção 6.2.3). Quando o pó passa pelo exaustor, o rotor radial é a escolha recomendada.
Conclusão: o sistema escolhe o exaustor
A escolha entre axial e centrífugo, e entre os rotores centrífugos, segue critérios técnicos claros:
- axial direto para muita vazão contra pouca resistência, sem dutos pelo caminho; centrífugo para redes com dutos, captores e filtros;
- o axial direto trabalha abaixo de 250 Pa e perde vazão rapidamente com qualquer resistência adicional; um único ramal de dutos pode passar desse limite;
- rotor radial quando o pó passa pelo exaustor; siroco para ar limpo em pressões baixas a moderadas; limit load para ar limpo ou filtrado, com o maior rendimento dos três e sem risco de sobrecarga;
- ar quente, corrosivo ou inflamável muda materiais, arranjo e motor.
Antes de escolher o modelo, vale levantar a vazão que os captores exigem e a perda de carga da rede de dutos. Para saber qual exaustor atende o seu sistema, fale com a Climavent.
Sobre este artigo
Este conteúdo foi produzido pela equipe web da Climavent, fornecedora de exaustores e dutos para aplicações industriais, a partir dos manuais técnicos citados. As faixas de pressão, as características dos rotores e os critérios de seleção vêm do Capítulo 6 da 23ª edição (1998) do manual da ACGIH. Os coeficientes do exemplo vêm do Capítulo 5 da mesma edição, e a recomendação de posição do exaustor, do Capítulo 33 do ASHRAE Handbook: HVAC Applications (2019). Recomendações identificadas como prática da Climavent são orientação da empresa, não do manual. Dúvidas técnicas ou sugestões de correção podem ser enviadas pela página de contato.
