O exaustor tem 2 CV, o motor gira bem e mesmo assim a fumaça de solda e o pó de esmerilhamento continuam no ar da serralheria. Na maioria dos casos o problema não está no motor, e sim na ponta do sistema: o captor, a boca por onde o ar contaminado entra. O manual Industrial Ventilation da ACGIH mostra que a velocidade do ar na frente de um captor cai aproximadamente com o quadrado da distância (ACGIH, 1998, Seção 3.4.2). Afastar o captor da fonte de 30 para 60 cm exige cerca de 3,5 vezes mais vazão para manter a mesma captação.

Este artigo explica o que é velocidade de captura, quanto a distância pesa na vazão, o que a aba na borda do captor e o enclausuramento fazem pela captação e quais correntes de ar no galpão anulam a exaustão. O conteúdo é voltado a donos de oficinas e serralherias, supervisores de manutenção e engenheiros que precisam entender por que um sistema "forte" não limpa o ambiente.

O que é velocidade de captura?

Velocidade de captura é a menor velocidade do ar, induzida pelo captor, capaz de capturar o contaminante no ponto onde ele é gerado e conduzi-lo para dentro do captor (ACGIH, 1998, Seção 3.4.1). É essa velocidade, medida na fonte e não na boca do captor, que decide se a fumaça e o pó entram no sistema ou se espalham pelo galpão.

O valor necessário depende de como o contaminante é liberado. A Tabela 3-1 da ACGIH organiza as faixas assim:

Fonte: ACGIH (1998, Tabela 3-1), valores convertidos de pés por minuto para m/s.

Dentro de cada faixa, a ACGIH indica usar o limite inferior quando as correntes de ar do ambiente são pequenas, o contaminante é de baixa toxicidade, a produção é intermitente e o captor é grande. O limite superior vale para correntes de ar perturbadoras, contaminantes muito tóxicos, produção intensa e captores pequenos, de controle apenas local (ACGIH, 1998, Tabela 3-1).

Por que a distância pesa tanto na captação?

O ar é puxado para o captor de todas as direções, inclusive por trás e pelos lados. Por isso a velocidade diminui rapidamente à medida que o ponto se afasta da boca. Para captores redondos ou quadrados, a ACGIH usa a equação de Dalla Valle (ACGIH, 1998, Equação 3.3):

Q = V × (10X² + A)

• Q: vazão de ar no captor;
• V: velocidade de captura desejada no ponto X;
• X: distância entre a boca do captor e a fonte, ao longo do eixo;
• A: área da boca do captor.

A equação usa unidades coerentes entre si, como metros e m/s, e vale para distâncias de até 1,5 vez o diâmetro (ou o lado) do captor. Acima desse limite, a vazão cresce com a distância de forma menos acentuada do que a equação indica (ACGIH, 1998, Seção 3.4.2). O termo 10X² domina o resultado: dobrar a distância quadruplica essa parcela. O HVAC Applications resume o mesmo efeito: a velocidade cai na ordem de 1 sobre o quadrado da distância até a boca de sucção (ASHRAE, 2019, Cap. 33).

Exemplo: o mesmo captor a quatro distâncias

Os números a seguir são um cálculo ilustrativo, não um caso de cliente. Considere um captor quadrado de 45 × 45 cm em uma bancada de solda, dimensionado para 0,75 m/s de velocidade de captura, o meio da faixa da ACGIH para solda.

Base de cálculo: Q = V × (10X² + A) e, com aba, Q = 0,75 × V × (10X² + A) (ACGIH, 1998, Equação 3.3 e Fig. 3-11); V = 0,75 m/s; A = 0,2025 m². Todas as distâncias estão dentro do limite de 1,5 vez o lado do captor (67,5 cm).

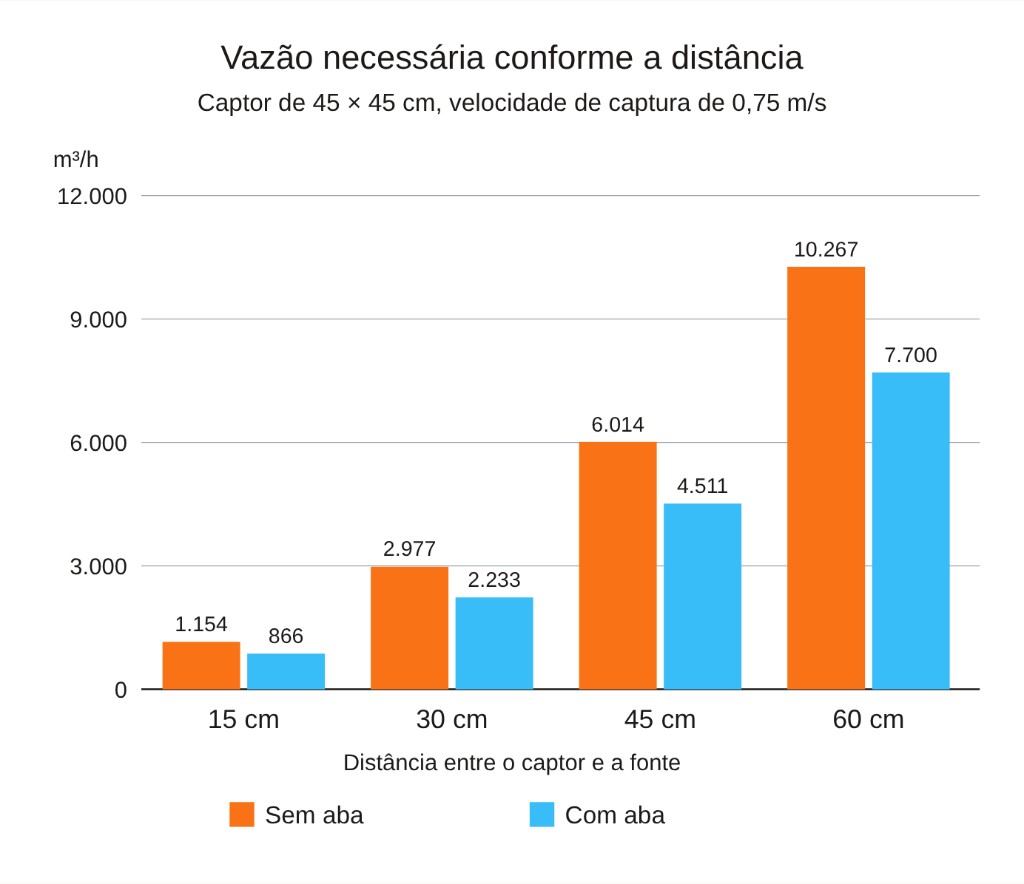

Vazão necessária para manter 0,75 m/s de velocidade de captura com um captor de 45 × 45 cm, sem e com aba na borda. Cálculo pela equação da ACGIH (1998, Equação 3.3).

Afastar a fonte de 30 para 60 cm exige cerca de 3,5 vezes mais vazão. Isso significa exaustor, dutos e consumo de energia muito maiores, apenas para compensar um captor mal posicionado.

O mesmo exaustor, com a fonte mais longe

O efeito inverso é o que acontece na prática. Se o sistema foi dimensionado para a fonte a 30 cm (2.977 m³/h) e a peça passa a ser trabalhada a 60 cm, a velocidade no ponto de geração cai de 0,75 m/s para cerca de 0,22 m/s. Esse valor fica abaixo de 0,25 m/s (50 pés por minuto), que a ACGIH considera o mínimo usual das correntes de ar de um ambiente de trabalho (ACGIH, 1998, Seção 3.4.1). Assim, as correntes de ar usuais do galpão já igualam ou superam a velocidade induzida pelo captor naquele ponto, e a fumaça tende a seguir a corrente, não o duto.

O que uma aba na borda faz pelo captor?

A aba é uma superfície plana em volta da boca do captor, no mesmo plano da abertura, como uma moldura larga. Nos manuais ela é chamada de flange, mas não se trata da flange de conexão entre segmentos de duto: é uma barreira que bloqueia o ar vindo de trás do captor. Sem ela, parte da vazão é desperdiçada puxando ar limpo de regiões onde não há contaminante. Segundo a ACGIH, a aba reduz em aproximadamente 25% a vazão necessária para atingir a mesma velocidade de captura. Na maioria das aplicações, a largura da aba deve ser igual à raiz quadrada da área da boca (ACGIH, 1998, Seção 3.4.3). No captor de 45 × 45 cm do exemplo, isso significa uma aba de cerca de 45 cm em volta da abertura.

Defletores laterais, chamados de baffles, têm efeito semelhante: bloqueiam o ar que chegaria pela frente ou pelos lados do captor. A intensidade do efeito depende da posição e do tamanho do defletor (ACGIH, 1998, Seção 3.4.3). Uma bancada encostada na parede, com o captor junto à parede, também se beneficia disso, porque a superfície limita as direções de onde o ar pode vir.

Por que enclausurar a fonte é a melhor opção?

Sempre que o processo permitir, a ACGIH recomenda o captor enclausurante, que envolve total ou parcialmente a fonte. Quando o enclausuramento completo não é viável, o parcial deve ser usado ao máximo possível (ACGIH, 1998, Seção 3.3.1). Em uma cabine ou em um captor tipo enclausurante, a velocidade de captura é simplesmente a vazão dividida pela área das aberturas (ACGIH, 1998, Seção 3.4.2), sem a perda que a distância impõe aos captores externos.

Aplicado a oficinas e serralherias, isso significa preferir cabines de solda e de esmerilhamento com abertura frontal reduzida, coberturas sobre pontos de transferência de material e carenagens em máquinas, em vez de uma coifa genérica pendurada sobre a área de trabalho.

Quais correntes de ar anulam o captor?

O captor só funciona se o ar ao redor da fonte não for mais forte que a sucção. A ACGIH lista as principais fontes de movimento de ar que perturbam a captação (ACGIH, 1998, Seção 3.4.1):

• correntes térmicas, sobretudo de processos quentes;
• movimento de máquinas, como rebolos e correias transportadoras;
• movimento de material, como em despejo ou enchimento de recipientes;
• movimentos do próprio operador;
• correntes de ar do ambiente, normalmente de pelo menos 0,25 m/s e muitas vezes maiores;
• jatos de equipamentos de resfriamento ou aquecimento localizado.

O HVAC Applications acrescenta portas e janelas abertas, pessoas e equipamentos em movimento e ar comprimido escapando de ferramentas pneumáticas. O manual também faz um alerta direto: é comum ver ventiladores grandes soprando sobre trabalhadores posicionados em frente a um captor, o que pode deixar a exaustão local tão ineficaz que nenhuma proteção é oferecida ao trabalhador nem aos colegas ao lado (ASHRAE, 2019, Cap. 33).

Em oficinas e serralherias com calor intenso, o ventilador de pedestal apontado para a bancada é exatamente esse caso. A solução não é desligar o conforto térmico, e sim posicioná-lo para que o fluxo não cruze a frente do captor, ou levar ar de reposição por um caminho que não perturbe a captação.

O que verificar no captor antes de trocar o exaustor?

Antes de investir em um exaustor maior, vale conferir os pontos abaixo, todos derivados das recomendações da ACGIH e da ASHRAE:

1. Distância até a fonte. O captor deve ficar o mais próximo possível do ponto de geração: dobrar a distância quadruplica o termo 10X² da vazão necessária (ACGIH, 1998, Seção 3.4.2).
2. Velocidade de captura adequada ao processo. Compare a velocidade medida na fonte com a faixa da Tabela 3-1 para aquele tipo de operação (veja abaixo como medir).
3. Aba na borda ou defletores. Um captor sem aba gasta parte da vazão puxando ar de trás.
4. Grau de enclausuramento. Avalie se a fonte pode ser parcialmente fechada por uma cabine ou carenagem.
5. Correntes de ar no entorno. Ventiladores, portas, janelas e jatos de ar comprimido não podem cruzar a frente do captor.
6. Posição do operador. A ACGIH recomenda que o trabalhador fique de lado, a cerca de 90° em relação ao fluxo de ar, e não de costas para ele. De costas, forma-se logo à frente do corpo uma zona de turbulência que mistura o contaminante na zona de respiração (ACGIH, 1998, Seção 3.4.6).
7. Rede de dutos e exaustor dimensionados juntos. A vazão que o captor exige define os dutos e o exaustor, não o contrário.

Se o captor estiver correto e ainda assim a vazão não chegar, o problema pode estar na rede. Curvas, junções e reduções mal escolhidas consomem a pressão do exaustor, como mostramos no artigo sobre perda de carga em curvas de dutos.

Como medir a velocidade de captura?

Segundo a ACGIH, além das medições de pressão, normalmente se medem a velocidade na face do captor e a velocidade de captura no ponto de dispersão do contaminante para definir o desempenho do captor. A observação do fluxo pode ser complementada com geradores de fumaça e fitas indicadoras (ACGIH, 1998, Fig. 9-16). A medição de velocidade é feita com anemômetros de palheta rotativa, de palheta oscilante ou térmicos; para velocidades muito baixas, a ACGIH cita anemômetros térmicos, de termopar aquecido, sob condições específicas (ACGIH, 1998, Cap. 9).

Os tubos de fumaça mostram o caminho do ar ao redor do captor e servem para estimar velocidades baixas, cronometrando a nuvem de fumaça em uma distância conhecida. A ACGIH limita esse método a velocidades abaixo de cerca de 0,75 m/s (150 pés por minuto), porque acima disso a fumaça se dispersa rápido demais. A fumaça desses tubos é corrosiva, e as velas de fumaça não podem ser usadas em atmosferas inflamáveis (ACGIH, 1998, Cap. 9).

Perguntas frequentes

Aumentar a potência do exaustor resolve a captação?

Raramente é a melhor saída. Para compensar uma fonte duas vezes mais distante, a vazão precisa subir cerca de 3,5 vezes, e subir a vazão aumentando a rotação de um mesmo ventilador multiplica a potência pelo cubo dessa variação. O artigo sobre as Leis dos Ventiladores mostra esses números. Aproximar o captor ou enclausurar a fonte costuma resolver com muito menos vazão.

Um captor com boca maior capta melhor?

Não necessariamente. Na equação da ACGIH, a área da boca (A) soma-se ao termo da distância, então um captor maior exige mais vazão para a mesma velocidade de captura. A ACGIH observa que captores muito grandes, como os de desmoldagem em fundição, podem funcionar com velocidades menores, porque movimentam uma grande massa de ar e mantêm o contaminante sob sua influência por mais tempo (ACGIH, 1998, Seção 3.4.1). Para bancadas e máquinas, o que conta é a proximidade da fonte.

Uma fenda estreita, com ar em alta velocidade, capta melhor?

Não. Nos captores tipo fenda, a função da fenda é apenas distribuir o ar de forma uniforme ao longo do comprimento. Segundo a ACGIH, a velocidade na fenda não contribui para a velocidade de captura e, quando é alta demais, só gera perda de pressão. A velocidade de captura depende da vazão total e do comprimento da fenda (ACGIH, 1998, Seção 3.4.4).

Conclusão: a captação se decide na ponta do sistema

Um exaustor potente não compensa um captor mal posicionado. Os manuais de referência mostram por quê:

• a velocidade do ar na frente do captor cai aproximadamente com o quadrado da distância;
• afastar a fonte de 30 para 60 cm exige cerca de 3,5 vezes mais vazão para a mesma captação;
• uma aba na borda do captor reduz em cerca de 25% a vazão necessária, e o enclausuramento é sempre a opção preferida;
• ventiladores, portas abertas e o próprio processo podem anular o captor se não forem considerados no projeto.

Na Climavent, o projeto começa pelos captores: a velocidade de captura de cada ponto define a vazão, que por sua vez define os dutos e o exaustor centrífugo ou axial adequado. Para avaliar a captação de uma oficina ou linha de produção, fale com a nossa equipe técnica.
