Leis dos Ventiladores: por que só subir a rotação não basta

O exaustor está "fraco", a fumaça não sai e alguém sugere a solução mais rápida: trocar a polia e aumentar a rotação. A vazão até sobe, mas a conta chega em outro lugar. Pelas Leis dos Ventiladores, a potência cresce com o cubo da rotação. Um aumento de 10% no RPM exige cerca de 33% a mais de potência no eixo, segundo o Duct Systems Design Guide da ASHRAE (2021). Alterar a rotação pode ser a decisão correta, mas só depois de confirmar que o sistema está conforme o projeto e que motor e ventilador suportam a mudança.

Este artigo explica as três leis, mostra o que elas significam em quilowatts e lista o que precisa ser medido no sistema antes de qualquer alteração de rotação. O conteúdo é voltado a supervisores de manutenção, engenheiros de processo e gestores que precisam avaliar propostas de correção de sistemas de exaustão.

O que dizem as Leis dos Ventiladores?

As Leis dos Ventiladores são relações de proporcionalidade que preveem como vazão, pressão e potência mudam quando se altera a rotação, o diâmetro do rotor ou a densidade do gás. Elas valem para ventiladores geometricamente semelhantes operando no mesmo ponto relativo da curva, conforme a Seção 6 do manual Industrial Ventilation da ACGIH (23ª edição, 1998) e o Capítulo 6 do Duct Systems Design Guide da ASHRAE (2021).

Na prática industrial, o caso mais comum é o do mesmo ventilador, com o mesmo diâmetro de rotor e ar de densidade constante, em que só a rotação (N) muda. Nesse caso, as leis se reduzem a três equações:

A pressão pode ser a estática, a total ou a dinâmica, desde que se use sempre a mesma grandeza nos dois pontos. Como as equações trabalham com razões, qualquer sistema de unidades serve, desde que seja coerente (ACGIH, 1998, Seção 6.3.5).

O ponto importante para quem decide é a assimetria: a vazão, que é o que se quer, cresce de forma linear, enquanto a potência, que é o que se paga, cresce de forma cúbica.

Quanto custa aumentar 10% da rotação?

Um aumento de 10% na rotação gera cerca de 10% a mais de vazão e impõe 33% a mais de potência no eixo do ventilador. O Duct Systems Design Guide chama isso de "grande penalidade de potência" e alerta que, se o acionamento não suportar esse acréscimo, a vazão continuará insuficiente (ASHRAE, 2021, Cap. 6). A tabela abaixo aplica as três leis a variações usuais de rotação.

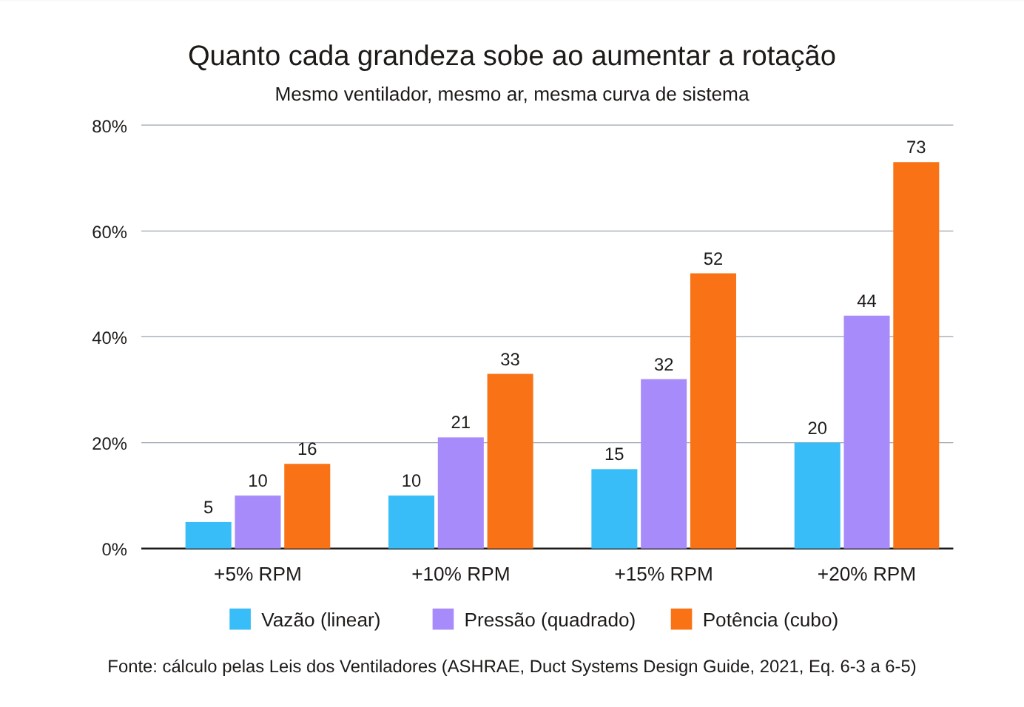

Aumento percentual de vazão, pressão e potência no eixo para quatro aumentos de rotação. Valores calculados pelas equações das Leis dos Ventiladores.

Exemplo ilustrativo: o motor que não acompanha a polia

Os números a seguir são um cálculo ilustrativo, não um caso de cliente. Considere um exaustor centrífugo que move 10.000 m³/h contra 1.200 Pa de pressão a 1.450 rpm. Com rendimento de 72%, ele absorve cerca de 4,6 kW no eixo e está acoplado a um motor de 7,5 CV (5,5 kW). Há aproximadamente 0,9 kW de folga.

Se a polia for trocada para levar o rotor a 1.595 rpm (+10%):

• a vazão sobe para cerca de 11.000 m³/h;
• a pressão sobe para cerca de 1.450 Pa;
• a potência no eixo sobe para 4,6 × 1,331 ≈ 6,1 kW, acima dos 5,5 kW do motor.

O resultado provável é sobrecorrente, aquecimento e desarme do motor. A sobrecarga, de cerca de 111% da potência nominal, só seria tolerada por pouco tempo e dentro do fator de serviço do motor. Mesmo que o motor seja trocado por um maior, a diferença de cerca de 1,5 kW no eixo, em 8 horas por dia e 22 dias por mês, soma aproximadamente 270 kWh a mais por mês no eixo para ganhar 10% de vazão. O consumo elétrico real é maior, porque inclui o rendimento do motor. E as Leis dos Ventiladores não incluem as perdas de correias, motores e inversores de frequência, que variam com a carga e podem elevar ainda mais o consumo real (ASHRAE, 2021, Cap. 6).

Por que a vazão nem sempre sobe como a lei promete?

A vazão só sobe na proporção da rotação se o sistema de dutos continuar o mesmo. As Leis dos Ventiladores descrevem o deslocamento do ponto de operação ao longo de uma única curva do sistema, aquela em que a pressão varia com o quadrado da vazão. A ACGIH pede cuidado especial em dois casos: quando algum componente não segue a regra do quadrado da vazão, e quando o sistema foi alterado fisicamente e passou a operar em outra curva (ACGIH, 1998, Seção 6.3.7).

O ponto de operação real é sempre a intersecção entre a curva do ventilador e a curva do sistema (ACGIH, 1998, Seção 6.3.3). Quando um exaustor que já funcionou bem começa a "perder força", em geral a curva do sistema mudou. Ao explicar por que as velocidades de transporte recomendadas incluem margem, o Capítulo 33 do ASHRAE Handbook: HVAC Applications (2019) aponta fatores que reduzem a vazão de sistemas de exaustão industrial em operação:

• dutos danificados, que aumentam a resistência do sistema;
• vazamentos em dutos, que reduzem a velocidade a montante do vazamento;
• corrosão ou erosão do rotor e patinação de correia, que reduzem a vazão do ventilador;
• material depositado que volta a ser arrastado pela operação incorreta do sistema.

Nesses casos, subir a rotação não corrige a causa. O ventilador passa a gastar mais energia para vencer uma resistência que não existia no projeto, e o defeito continua lá.

O efeito de sistema na boca do ventilador

Uma causa frequente de desempenho abaixo do catálogo é a conexão do ventilador aos dutos. Os ventiladores são ensaiados em laboratório com escoamento uniforme na entrada e na saída. Uma curva de 90° colada à boca de entrada ou de saída perturba esse escoamento e reduz o desempenho real, o que a ASHRAE e a AMCA chamam de efeito de sistema (system effect). O Duct Systems Design Guide recomenda pelo menos cinco diâmetros hidráulicos de duto reto entre a perturbação e a boca do ventilador para evitar esse efeito (ASHRAE, 2021, Cap. 6).

Quando a instalação não permite esse trecho reto, a ACGIH orienta somar ao cálculo um coeficiente de efeito de sistema e selecionar o ventilador para essa pressão maior. Sem essa compensação, o sistema opera abaixo da vazão de projeto, mesmo com as perdas nos dutos calculadas corretamente (ACGIH, 1998, Seção 6.4.1).

Quais limites físicos impedem aumentar a rotação?

Além do motor, existem três limites que a troca de polia costuma ignorar:

1. Limite de construção do ventilador. Os catálogos indicam, por faixas sombreadas ou por valor máximo, a rotação permitida para cada classe construtiva. A ACGIH observa que a classe é definida pelo desempenho e não atesta a qualidade de construção (ACGIH, 1998, Seção 6.3.2). Operar acima da rotação máxima informada pelo fabricante não é um ajuste de desempenho; é uma questão de segurança mecânica.
2. Pressão no sistema. A pressão sobe com o quadrado da rotação: 21% a mais para 10% de rotação. Dutos, juntas, filtros e coletores passam a trabalhar sob pressão maior do que a atual, e eventuais vazamentos tendem a crescer.
3. Ruído. A ACGIH explica que o ruído do ventilador é gerado pela turbulência dentro da carcaça e varia com o tipo de ventilador, a vazão, a pressão e o rendimento (ACGIH, 1998, Seção 6). Mais rotação significa mais vazão e mais pressão no mesmo equipamento, e o ambiente tende a ficar mais ruidoso.

O que verificar antes de mexer na polia?

A resposta curta: medir o sistema e comparar com o projeto. A Seção 9.7 do manual da ACGIH traz um roteiro de diagnóstico que começa pelo próprio ventilador e segue em direção aos captores. Nesse roteiro, uma diferença de até ±10% em relação aos valores de projeto é considerada aceitável (ACGIH, 1998, Seção 9.7). O procedimento pressupõe que exista um memorial de cálculo, ou que ele possa ser refeito, e não corrige critérios de projeto inadequados, como velocidades de captura ou de transporte baixas demais. A sequência abaixo resume esse roteiro, com itens da ficha de diagnóstico do Canadian Centre for Occupational Health and Safety (CCOHS):

1. Meça a vazão no duto com travessia de tubo de Pitot. Se ela bate com o projeto, o próximo passo é verificar os captores; o ventilador não é o suspeito principal.
2. Confira o ventilador contra o projeto: tamanho, rotação real medida no eixo e sentido de giro. A CCOHS lista o ventilador girando ao contrário e a rotação abaixo da prevista entre as causas de vazão insuficiente.
3. Inspecione o acionamento: tensão e desgaste das correias, polias frouxas e pás do rotor sujas ou desgastadas.
4. Meça as pressões estáticas de entrada e de saída e calcule a pressão estática do ventilador. Com a curva do fabricante, verifique se o ponto de operação está coerente com vazão e rotação.
5. Meça a pressão estática em cada captor e nas junções e caminhe pela rede até isolar o trecho em que a perda supera o cálculo. Verifique ângulos de entrada nas junções, raios das curvas, diâmetros dos dutos circulares e obstruções.
6. Meça o diferencial de pressão no coletor ou filtro e compare com os dados do fabricante. Filtro saturado aumenta a resistência do sistema e reduz a vazão.

Se, depois disso, o sistema estiver íntegro e conforme o projeto, e mesmo assim a vazão for insuficiente, o problema está no dimensionamento. Aí, sim, a discussão sobre rotação, ventilador ou rede de dutos passa a ter base técnica.

Quando alterar a rotação é a decisão certa?

Alterar a rotação é legítimo quando a curva do sistema foi medida e não mudou, quando o ganho de vazão necessário é pequeno e quando motor, acionamento e classe do ventilador comportam a nova potência e a nova rotação. A ACGIH destaca que o acionamento por correia oferece justamente essa flexibilidade para acompanhar mudanças de processo, de captor, de layout de equipamentos ou de equipamento de controle de poluentes (ACGIH, 1998, Seção 6).

A lei do cubo também trabalha a favor quando a rotação é reduzida. Se o sistema entrega mais vazão do que o processo exige, reduzir a rotação em 20%, por polia ou por inversor de frequência, corta a potência no eixo para cerca de 51% da original. Esse é o cenário de um exaustor superdimensionado, que consome energia para mover ar além do necessário.

Em qualquer direção, a decisão deve partir de um cálculo: a nova vazão exigida pelos captores, a curva do sistema correspondente e o ponto em que ela cruza a curva do ventilador na nova rotação.

Perguntas frequentes

As Leis dos Ventiladores valem para exaustores axiais?

Sim. Segundo a ACGIH, as leis se aplicam a qualquer série de ventiladores geometricamente semelhantes, desde que se compare o mesmo ponto relativo da curva de desempenho (ACGIH, 1998, Seção 6.3.5). Como o critério é a semelhança geométrica, e não o tipo de rotor, isso inclui os exaustores axiais industriais. O que muda entre os tipos é o formato da curva do ventilador e, portanto, onde o ponto de operação vai parar.

Aumentar o diâmetro do rotor segue a mesma lógica?

Segue, com expoentes ainda maiores. Na forma geral da ACGIH, a vazão varia com o cubo do tamanho, a pressão com o quadrado e a potência com a quinta potência do tamanho, mantidas a rotação e a densidade (ACGIH, 1998, Equações 6.5 a 6.7). Na prática, trocar o rotor por um maior quase sempre exige rever motor, carcaça e acionamento.

A temperatura do ar muda o cálculo?

Muda a pressão e a potência, não a vazão volumétrica. A pressão e a potência variam na mesma proporção da densidade do gás na entrada do ventilador. A ACGIH recomenda corrigir a seleção quando temperatura, altitude, umidade ou composição do gás alteram a densidade em mais de 5% em relação ao ar padrão (ACGIH, 1998, Seção 6.3.8). Exaustão de fornos, estufas e processos quentes costuma exigir essa correção.

Conclusão: rotação é consequência do cálculo, não ponto de partida

As Leis dos Ventiladores mostram por que a troca de polia é uma solução cara para um problema que, na maioria das vezes, está em outro lugar:

• a vazão sobe de forma linear, mas a potência sobe com o cubo da rotação;
• 10% a mais de rotação custam cerca de 33% a mais de potência no eixo, além das perdas do acionamento;
• as leis só se aplicam se a curva do sistema não mudou, e é justamente ela que muda quando há dutos danificados, filtros saturados ou correias patinando;
• o diagnóstico começa com medições de vazão, rotação e pressões estáticas, comparadas com o projeto.

Na Climavent, cada seleção de exaustor parte do levantamento da rede, do cálculo da curva do sistema e da verificação do ponto de operação, com memorial de cálculo entregue ao cliente. Se o seu sistema de exaustão não entrega a vazão esperada, fale com a nossa equipe técnica para avaliar o diagnóstico antes de qualquer troca de equipamento.

Sobre este artigo

Todas as afirmações técnicas citam a seção do manual de origem, e os números da tabela, do gráfico e do exemplo podem ser refeitos com as três equações apresentadas. Dúvidas técnicas ou sugestões de correção podem ser enviadas pela página de contato.
